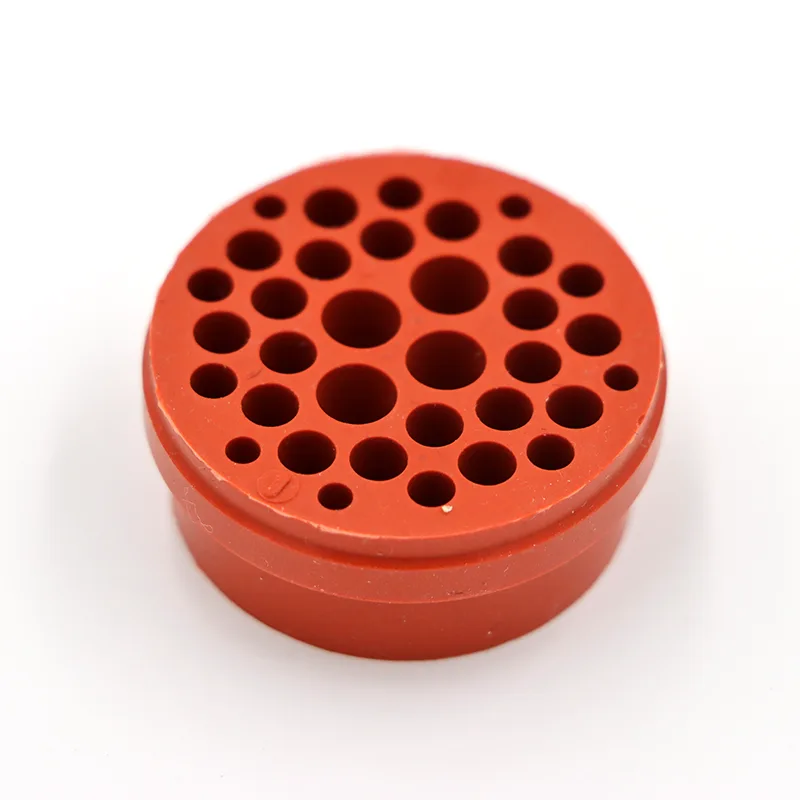

Hogyan védi az autóipari csatlakozó szilikon gumi tömítés a kritikus elektromos rendszereket?

1. A tömítés kritikus szerepe az autóipari csatlakozókban

A modern járművek több száz elektromos csatlakozót tartalmaznak, amelyek érzékelőket, működtetőket, vezérlőegységeket és áramelosztó rendszereket kapcsolnak össze. A nedvesség vagy a vezetőképes szennyeződés egyetlen behatolási pontja időszakos hibákat, hamis diagnosztikai hibakódokat vagy teljes rendszerhibát válthat ki. AAutóipari csatlakozó szilikon gumi tömítésezt a sebezhetőséget úgy kezeli, hogy tartós, megfelelő akadályt hoz létre a csatlakozó csatlakozófelek között.

Ellentétben a kemény műanyag tömítésekkel vagy az O-gyűrűkkel, amelyek precíz mérettűrésekre támaszkodnak, a szilikongumi tömítések a jármű élettartama során alkalmazkodnak a kisebb eltérésekhez, a hőtáguláshoz és az alkatrészek kopásához. Ez az elnéző természet különösen értékes erős vibrációjú környezetben, például motorterekben, ahol a csatlakozók folyamatos mechanikai igénybevételnek vannak kitéve a motor működése és az út bemenetei miatt.

A tömítő funkció túlmutat az egyszerű vízkizáráson. A hatékony tömítések megakadályozzák az útsók, fékpor, olajköd és tisztítószerek bejutását is, amelyek ronthatják az érintkezési felületeket és növelhetik az elektromos ellenállást. Súlyos esetekben a szennyezett csatlakozók túlmelegedéshez, ívgyulladáshoz és akár tűzveszélyhez is vezethetnek. Ezért a megfelelő kiválasztásaAutóipari csatlakozó szilikon gumi tömítésnem pusztán tervezési részlet, hanem alapvető biztonsági és megbízhatósági döntés.

Az iparági adatok azt mutatják, hogy az elektromos csatlakozók meghibásodása az autóelektronikai termékek garanciális igényeinek jelentős százalékát teszi ki. E hibák közül sok a tömítőanyagok nem megfelelő tömítésére vagy leromlására vezethető vissza, a tető alatti hőmérsékletnek és vegyszereknek való hosszan tartó kitettség során. A szilikongumi, a benne rejlő stabilitással a széles hőmérsékleti tartományban, bevált megoldást kínál erre a tartós kihívásra.

• Időszakos jelvesztés– a csapok közötti nedvesség áthidalása az érzékelők hibás leolvasását okozza.
• Megnövekedett érintkezési ellenállás– az oxidáció és a korrózió növeli a csatlakozási hőmérsékletet.
• Rövidzárlatok– a vezetőképes szennyeződések nem kívánt elektromos utakat hoznak létre.
• Alkatrész idő előtti meghibásodása– a vezérlőmodulok és az aktuátorok megszakítják a kommunikációt.
• Diagnosztikai hibakódok– a téves hibák szükségtelen javításokhoz és leállásokhoz vezetnek.

2. Anyagtudomány: Miért kiváló a szilikongumi a tömítési alkalmazásokban?

A szilikongumit szilícium-oxigén gerince különbözteti meg a szerves elasztomerektől, amely kivételes hőstabilitást és vegyszerállóságot biztosít. Míg az olyan anyagok, mint a nitril (NBR) vagy az etilén-propilén-dién monomer (EPDM) megfelelően teljesítenek mérsékelt környezetben, gyorsan lebomlanak a modern motorterekben és az elektromos járművek akkumulátoraiban előforduló extrém körülmények között.

A folyékony szilikongumi (LSR) és a nagy konzisztenciájú gumi (HCR) a csatlakozótömítések két elsődleges formája. A fröccsöntéssel feldolgozott LSR kiváló áramlási jellemzőket kínál bonyolult geometriákhoz finom részletekkel, például bordázott tömítőfelületekkel és többüreges kialakítással. A tipikusan préselt vagy transzferformázott HCR nagyobb szakítószilárdságot biztosít nagyobb vagy vastagabb tömítések esetén. Mindkét változat elkészíthető adalékanyagokkal, hogy javítsák a specifikus tulajdonságokat, például az önkenést az összeszerelés megkönnyítése érdekében.

A legfontosabb anyagjellemzők, amelyek miatt a szilikongumi a csatlakozó tömítésének előnyben részesített választása, a következők:

• Széles üzemi hőmérséklet tartomány– -50°C és +200°C között, néhány fluor-szilikon minőséggel +230°C-ig terjed.
• Alacsony kompressziós készlet– A tömítőerőt hosszan tartó összenyomás után is megtartja, jellemzően 25% alatt 150°C-on 22 órán keresztül.
• Kiváló ózon- és UV-állóság– légköri oxidálószerek hatására nem reped meg és nem keményedik meg.
• Inherens hidrofóbitás– taszítja a vizet és ellenáll a nedvességfelvételnek.
• Vegyi ellenállás– ellenáll a motorolajoknak, hűtőfolyadékoknak, fékfolyadékoknak és számos tisztítószernek.
• Dielektromos tulajdonságok– nedves körülmények között is megtartja az elektromos szigetelést.

A fluor-szilikon gumi (F-LSR) egy speciális változat, amely fokozott ellenállást biztosít az üzemanyagokkal és az agresszív vegyszerekkel szemben, miközben megőrzi a szabványos szilikon hőstabilitását. Ezt a fokozatot gyakran a tüzelőanyag-befecskendezők, turbófeltöltők vagy más, szénhidrogénnek kitett területek közelében elhelyezett csatlakozókhoz írják elő.

Az anyagválasztási folyamat során figyelembe kell venni az egyes alkalmazások speciális kémiai környezetét, hőmérsékleti profilját és mechanikai követelményeit. Az utastér-csatlakozásban jól működő tömítés idő előtt meghibásodhat motorháztető alatti alkalmazásnál, ahol nagyobb a hőciklus és a vegyi expozíció.

3. A csatlakozó tömítések fő teljesítményparaméterei

Megadva egyAutóipari csatlakozó szilikon gumi tömítésszámos teljesítménymutató alapos értékelését igényli. Mindegyik paraméter befolyásolja a tömítés azon képességét, hogy megbízható tömítést tartson fenn a jármű élettartama során, amely egyes platformokon meghaladhatja a 15 évet.

Ezen fizikai tulajdonságok mellett a tömítés geometriája is döntő szerepet játszik. A bordázott vagy hullámos tömítőfelületek növelik az egységnyi felületre jutó érintkezési nyomást, javítva a tömítést a folyadékokkal és gázokkal szemben. A keresztmetszeti formát úgy kell megtervezni, hogy elkerülhető legyen a túlzott feszültségkoncentráció, amely idő előtti meghibásodáshoz vezethet.

A nyomóerő egy másik kritikus szempont. Az elégtelen összenyomás lehetővé teszi a folyadékpályák kialakulását, míg a túlzott összenyomás túlterhelheti a csatlakozóházat, vagy a tömítést résekbe extrudálhatja. A végeselem-elemzést (FEA) általában a tömítés kialakításának optimalizálására használják a tömítési felületen egyenletes feszültségeloszlás érdekében.

4. Alkalmazási környezetek: a motortértől az akkumulátorcsomagokig

A működési környezet egyAutóipari csatlakozó szilikon gumi tömítésdrasztikusan eltér a különböző járműhelyeken. Ezeknek a környezeteknek a megértése elengedhetetlen a megfelelő anyagminőség és tervezési konfiguráció kiválasztásához.

4.1. Motortér csatlakozók

A motortér csatlakozói a legkeményebb körülményeket tapasztalják: 150°C-ot meghaladó hőmérséklet a kipufogócsonkok közelében, motorolaj, hűtőfolyadék és üzemanyaggőzök hatásának kitéve, valamint a motor működéséből adódó folyamatos vibráció. Az ezen a területen lévő tömítéseknek ellenállniuk kell a termikus öregedésnek, és meg kell őrizniük a tömítőerőt az ismételt hőciklusok ellenére. A tüzelőanyag-rendszerek közvetlen közelében lévő csatlakozókhoz gyakran fluor-szilikon minőséget írnak elő.

4.2. Sebességváltó és hajtáslánc

A sebességváltóra szerelt érzékelők és működtetők olyan tömítéseket igényelnek, amelyek ellenállnak az automatikus sebességváltó-folyadéknak (ATF) és a hajtóműolajoknak. Míg a szabványos szilikon jó ellenállást biztosít számos olajjal szemben, a fluor-szilikon vagy speciálisan kialakított szilikonvegyületek szükségesek lehetnek a meghosszabbított élettartam érdekében ezekben az agresszív folyadékkörnyezetekben.

4.3. Utastér és karosszéria elektronika

A jármű utasterében található csatlakozók enyhébb körülményeket tapasztalnak: mérsékelt hőmérséklet (jellemzően -20°C és +85°C között), minimális vegyi expozíció és alacsonyabb vibrációs szint. A szabványos szilikongumi minőségek több mint megfelelő teljesítményt nyújtanak ezekben az alkalmazásokban, az elsődleges szempont a hosszú távú öregedés és a tisztítószerekkel szembeni ellenállás.

4.4. Elektromos járművek akkumulátorrendszerei

Az elektromos járművek akkumulátorcsomagjaiban található nagyfeszültségű csatlakozók egyedi kihívásokat jelentenek: dielektromos folyadékoknak való kitettség, ívkövetési lehetőség és szigorú biztonsági követelmények. Ezekben az alkalmazásokban a szilikon tömítéseknek kiváló dielektromos szilárdsággal, égésgátló tulajdonságokkal és hűtőfolyadékokkal szembeni ellenállással kell rendelkezniük. Az önkenő minőségeket gyakran előnyben részesítik, hogy megkönnyítsék az összeszerelést és csökkentsék a csatlakozók karbantartás közbeni károsodásának kockázatát.

4.5. Külső világítás és érzékelők

A fényszórók, a hátsó lámpák és az ADAS érzékelők csatlakozóinak ellenállniuk kell az UV-sugárzásnak, az útpermetnek és a szélsőséges hőmérsékleteknek. A szilikon UV-stabilitása és hidrofóbsága ideális választássá teszi, feltéve, hogy a tömítés kialakítása megfelelő időjárásállósági jellemzőket tartalmaz.

• Termikus– csúcshőmérséklet, kerékpározás gyakorisága és az expozíció időtartama.
• Kémiai– a folyadékok típusa, koncentrációja és az érintkezés időtartama.
• Mechanikai– a rezgés amplitúdója, frekvenciája és a csatlakozó párosítási ciklusai.
• Környezeti– UV-sugárzás, páratartalom, sópermet és por behatolása.
• Elektromos– feszültségszint, áramerősség és szükséges szigetelési ellenállás.

5. Tervezési szempontok a megbízható tömítéshez

A csatlakozó tömítőrendszerének tervezése többet jelent, mint az anyag kiválasztását és a keménységi érték meghatározását. Az optimális teljesítmény elérése érdekében gondosan elemezni kell a tömítés, a csatlakozóház és az illeszkedő alkatrészek közötti kölcsönhatást.

5.1. Tömítés geometria és tömítési mechanizmus

A tömítőmechanizmus lehet radiális (tömítés hengeres felülethez), axiális (sima felülethez tömítő) vagy mindkettő kombinációja. A hengeres csatlakozókban általánosan használt radiális tömítések a ház belső és külső falai közötti tömítés összenyomására támaszkodnak. Az axiális tömítések, amelyek gyakran négyszögletes vagy többtűs csatlakozókban találhatók, összenyomják a tömítést két sík felület között.

A bordázott kialakítás növeli a tömítőkorlátok számát, redundanciát biztosítva kisebb felületi hibák esetén. Minden borda külön tömítővonalat hoz létre, és a bordák közötti terek nyomáscsökkentő zónaként vagy törmelékfogóként működhetnek.

5.2. Házanyag kompatibilitás

A csatlakozóház anyagának – jellemzően poliamidnak (PA), polibutilén-tereftalátnak (PBT) vagy más műszaki hőre lágyuló műanyagnak – kompatibilisnek kell lennie a szilikon tömítéssel. Egyes szilikonkészítmények lágyítókat vagy kis molekulatömegű ciklikus sziloxánokat tartalmazhatnak, amelyek bevándorolhatnak a ház anyagába, feszültségrepedést vagy méretváltozást okozva. A műszaki műanyagokhoz való alapozás nélküli tapadás kívánatos tulajdonság, amely növeli a tömítés robusztusságát.

5.3. Összeszerelő és párosító erők

A tömítés kialakításának ki kell egyensúlyoznia a tömítési teljesítményt az elfogadható összeszerelési erőkkel. A túlzott behelyezési erő károsíthatja a csatlakozókapcsokat, vagy megnehezítheti az összeszerelést a gyártósorokon. Az önkenő szilikon minőségek csökkentik a súrlódást a párosítás során, megkönnyítik az összeszerelést, miközben megőrzik a tömítés hatékonyságát.

5.4. Tolerancia halmozódása

A csatlakozóházakban és a tömítésekben felhalmozódhatnak a gyártási tűréshatárok, ami befolyásolja az összeszerelt csatlakozóban elért tényleges kompressziót. Statisztikai tűréselemzést használnak annak biztosítására, hogy a tömítés az optimális tömörítési tartományon belül maradjon az összes lehetséges tűréskombinációban.

5.5. Élettartam és tartósság

Az autóipari csatlakozók várhatóan megőrzik tömítésüket a jármű teljes élettartama alatt, gyakran többszörös párosítási és szétválasztási ciklussal a gyártás, szerviz és javítás során. A tömítés anyagának ellenállnia kell a tartós rögzítésnek, a kopásnak és a csatlakozó ismételt műveletei miatti kopásnak.

A tervezési ellenőrzés jellemzően a feszültség-előrejelzést szolgáló végeselem-elemzés (FEA) és a szimulált üzemi körülmények között végzett teljesítmény érvényesítése érdekében végzett fizikai tesztelés kombinációját foglalja magában.

6. Minőségellenőrzési és vizsgálati módszerek

Megbízhatóságának biztosítása egyAutóipari csatlakozó szilikon gumi tömítésátfogó vizsgálati rendszert igényel, amely kiterjed az anyagtulajdonságokra, a méretpontosságra és a funkcionális teljesítményre. Az olyan iparági szabványok, mint az USCAR-2, az ISO 16750 és a különféle OEM-specifikációk, keretet adnak a minősítési teszteléshez.

1. Tömörítési készlet tesztelése– megemelt hőmérsékleten, hosszan tartó kompresszió utáni maradandó alakváltozást méri. Az alacsony kompressziós beállított értékek kiváló hosszú távú tömítőerő megtartást jeleznek.
2. Szivárgásvizsgálat– jellemzően sűrített levegővel vagy héliummal hajtják végre, hogy észleljen bármilyen folyadék-megkerülési utat a lezárt csatlakozó interfészen keresztül.
3. Termál kerékpározás– az összeszerelt csatlakozót ismétlődő szélsőséges hőmérsékleti hatásoknak veti alá, hogy értékelje a tömítés azon képességét, hogy fenntartja a tömítőerőt a hőtágulási és összehúzódási ciklusokon keresztül.
4. Rezgésvizsgálat– szimulálja a jármű üzemi körülményeit annak ellenőrzésére, hogy a tömítés nem lazul meg vagy veszíti el a tömítés integritását mechanikus gerjesztés hatására.
5. Vegyi ellenállás vizsgálata– A tömítést megemelt hőmérsékleten megfelelő járműfolyadékok (motorolaj, hűtőfolyadék, fékfolyadék, üzemanyag) hatásának teszi ki, hogy értékelje az anyagok kompatibilitását és a teljesítmény megtartását.
6. Méretvizsgálat– optikai mérő- vagy koordinátamérő gépekkel ellenőrzi, hogy a tömítés kritikus méretei a megadott tűréshatárokon belül esnek-e.
7. Keménység ellenőrzése– megerősíti, hogy a Shore A keménység megfelel a specifikációnak, mivel az eltérések jelentősen befolyásolhatják a tömítési teljesítményt.

Ezeken a standard teszteken kívül egyes alkalmazások speciális értékeléseket igényelhetnek, mint például:

• Sópermet vizsgálat– síkosságmentesítő sóknak kitett csatlakozókhoz.
• UV expozíciós vizsgálat– külső vagy részben szabadon álló csatlakozókhoz.
• Szigetelési ellenállás vizsgálata– környezeti expozíció utáni dielektromos tulajdonságok ellenőrzésére.
• Folyadékmerítési vizsgálat– speciális folyadékokkal, megemelt hőmérsékleten, hosszabb ideig.

A minősített beszállítók jellemzően házon belüli tesztelési képességekkel rendelkeznek a gyors tervezési iterációk és a gyártás minőségének ellenőrzése érdekében.Aoboátfogó vizsgálati protokollokat alkalmaz a nemzetközi autóipari szabványokhoz igazodva, biztosítva, hogy minden tömítés megfeleljen a modern járműplatformok szigorú követelményeinek.
